MODUULIT JA KOMPONENTIT

Rampit

Meillä on useita eri pituisia kappaleita, jotka voidaan yhdistää toisiinsa tarpeidesi mukaan.
Teemme pyynnöstä myös erikoismalleja.
Rampin osat ovat saatavilla myös 130 cm / 51,2 tuumaa leveinä julkisiin tiloihin.

R50
Pituus (cm / in): 50/20
Paino (kg / lb): 6 / 13,2
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

R125
Pituus (cm / in): 125/49
Paino (kg / lb): 15 / 33,1
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

R200
Pituus (cm / in): 200/79
Paino (kg / lb): 24 / 53,0
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

R300
Pituus (cm / in): 300/118
Paino (kg / lb): 36 / 79,4
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

R100
Pituus (cm / in): 100/40
Paino (kg / lb): 12 / 26,4
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

R150
Pituus (cm / in): 150/59
Paino (kg / lb): 18 / 39,7
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

R250
Pituus (cm / in): 250/98
Paino (kg / lb): 30 / 66,1
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

Paneelit

Meidän paneelit ovat saatavilla 22,5, 45, 90 ja 180 astetta.
Teemme pyynnöstä myös erikoismalleja.

P1

Mitat (cm / in): 125 x 125/49 x 49
Paino (kg / lb): 18 / 39,7
Max. kuorma (kg / lb): 400/880
Kulma: 90 °

P2

Mitat (cm / in): 125 x 200/49 x 79
Paino (kg / lb): 30 / 66,1
Max. kuorma (kg / lb): 400/880
Kulma: 180 °

P3

Mitat (cm / in): 150 x 150/59 x 59
Paino (kg / lb): 24 / 52,9
Max. kuorma (kg / lb): 400/880
Kulma: 90 °

P4

Mitat (cm / in): 125 x 125/49 x 49
Paino (kg / lb): 19 / 41,9
Max. kuorma (kg / lb): 400/880
Kulma: 90 °

P5

Mitat (cm / in): 150 x 150/59 x 59
Paino (kg / lb): 28 / 61,7
Max. kuorma (kg / lb): 400/880
Kulma: 90 °

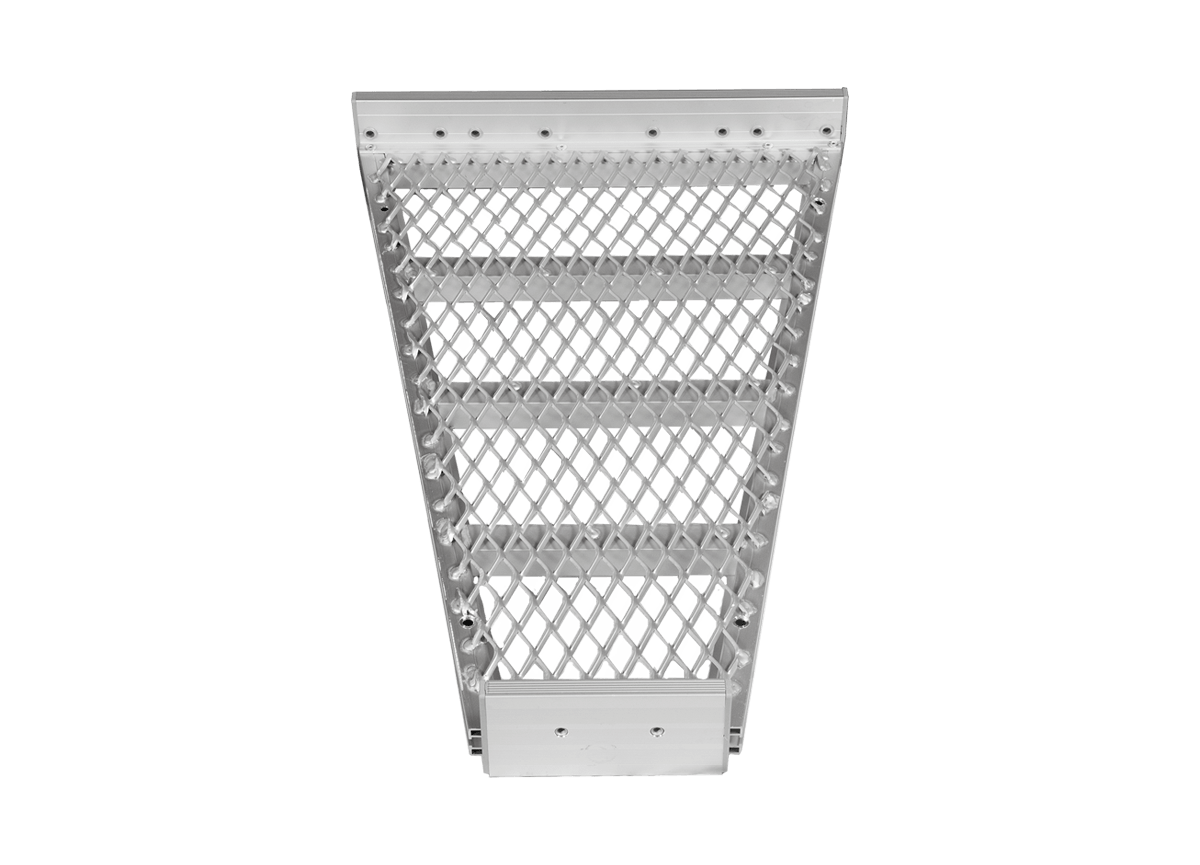

AP22

Max. kuorma (kg / lb): 400/880
Kulma: 22,5 °

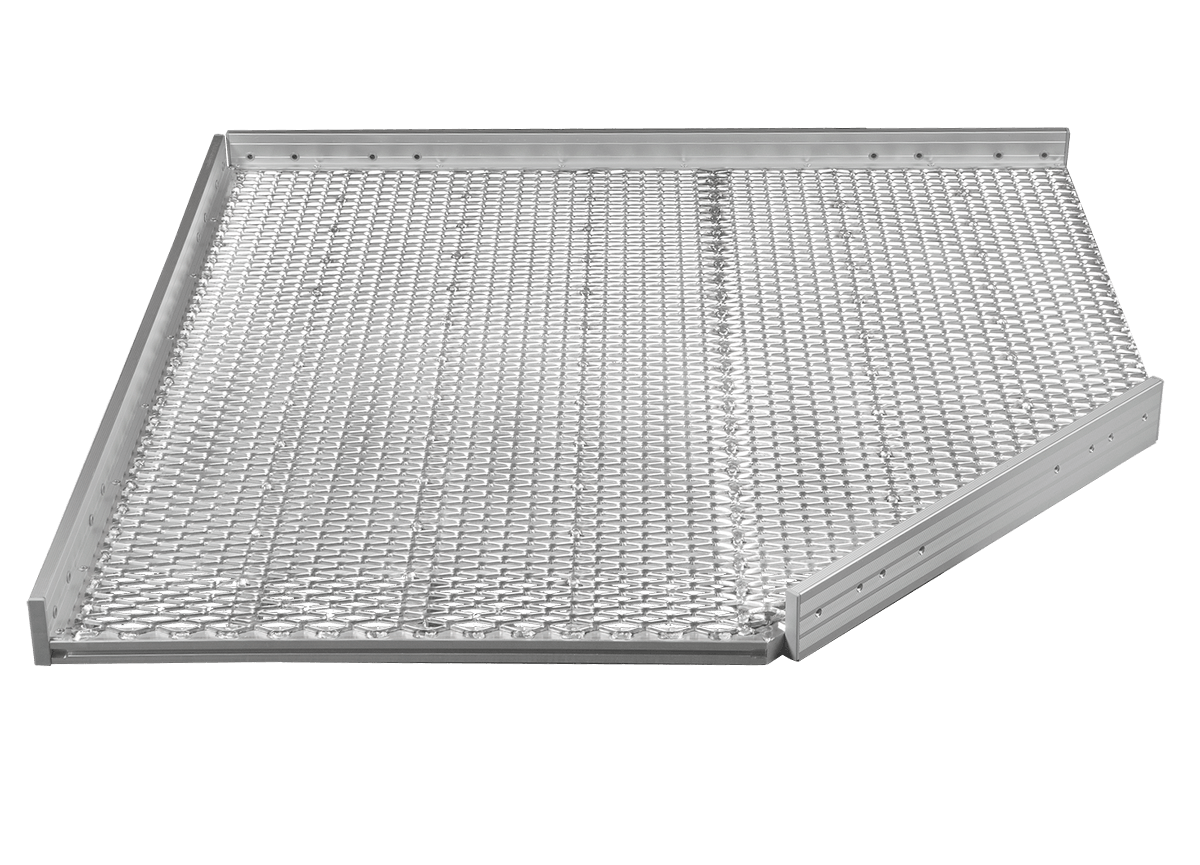

AP45

Max. kuorma (kg / lb): 400/880
Kulma: 45 °

Portaat

Tavallisia portaita on saatavana erilaisilla askeleilla ja porrasyvyys 27 cm / 10,63 tuumaa.
Nämä on yleensä liitetty alustoihin.

TR1
Paino (kg / lb): 2 / 4,4
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

TR3
Paino (kg / lb): 6 / 13,2
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

TR5
Paino (kg / lb): 10 / 22,0
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

TR2
Paino (kg / lb): 4 / 8,8
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

TR4
Paino (kg / lb): 8 / 17,6
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

TR6
Paino (kg / lb): 12 / 26,4
Max. kuorma (kg / lb): 400/880
Leveys (cm / in): 90/35

Kaiteet

Kaiteet ovat käytettävissä kaikissa rampeissa ja lepotiloissa. Suosittelemme niiden käyttöä, kun korkeuseroja on merkittäviä.
Kädensijat voidaan asentaa myöhemmin, jos haluat – sekä paneelit että rampit ovat valmiita tähän.

G-35
Pituus (cm / in): 35/14
Paino (kg / lb): 2,6 / 5,7

G-75
Pituus (cm / in): 75/30
Paino (kg / lb): 3 / 6,6

G-125
Pituus (cm / in): 125/49
Paino (kg / lb): 3,6 / 7,9

G-200
Pituus (cm / in): 200/79
Paino (kg / lb): 4,8 / 10,5

G-300
Pituus (cm / in): 300/118
Paino (kg / lb): 7,4 / 16,3

G-50
Pituus (cm / in): 50/20
Paino (kg / lb): 2,7 / 5,9

G-100
Pituus (cm / in): 100/39
Paino (kg / lb): 3,2 / 7,0

G-150
Pituus (cm / in): 150/595
Paino (kg / lb): 4 / 8,8

G-250
Pituus (cm / in): 250/98
Paino (kg / lb): 5,7 / 12,5

Toiset osat

NL – Alahuuli

Mitat (cm / in): 90 x 45/35 x 18
Paino (kg / lb): 3 / 6,6

RA – huuli suoralla liitännällä *

Mitat (cm / in): 90 x 10/35 x 4
Paino (kg / lb): 1,7 / 1,7

ÖL – Ylempi huuli

Mitat (cm / in): 90 x 15/35 x 6
Paino (kg / lb): 2 / 4,4

HLE

Tukijalan ja kaiteen pidike

* Lisää malleja: RA1-125 Mitat (cm / in) 125 x 10/49 x 4, Paino (kg / lb) 2,4 / 5,3 • RA1-150 Mitat (cm / in) 150 x 10/59 x 4, Paino (kg / lb) 2,8 / 6,2 • RA2-90 Mitat (cm / in) 90 x 20/35 x 8, Paino (kg / lb) 3,4 / 7,5 • RA2-125 Mitat (cm / in) 125 x 20/49 x 8, paino (kg / lb) 4,8 / 10,6

KRL

Kiinnitysnauha kaikkien ramppien ja paneelien välisiin liitäntöihin

G-90 & G-180

Kaideyhteys 90 °
Kaideyhteys 180 °

UP761

Shim-levy
Mitat (cm / in): 15 x 15/6 x 6

RKN

Kaiteen liitos. Säädettävä ja liitetty

150S-1250S

Tukijalka (mukaan lukien pidike)

RVF

Seinäkiinnitysstandardi kaideputkille

RAMPIN OHJE

Mikä ramppi minun pitäisi valita?

Lataa opas (PDF) järjestelmän rampeille ja kannettaville rampeille
